電氣防火限流式保護器，是一款能實時準確檢測出用電回路的電流，并能以微秒級速度快速限制短路電流以實現滅弧保護，并集電壓、電 流、頻率、漏電、溫度、故障電弧檢測(選配)等多種功能于-體，且具有智能化分析能力的新型用電安全監控裝置。當用電回路發生電氣事故 時，保護器能發出聲光報警信號或上傳至云后臺及時提醒用戶檢查故障，排除可能發生的電氣隱患，防止事故發生。

功能作用

實時監測: 電氣防火限流式保護器能夠實時監測受控回路短路電流、故障電弧(選配)、 電壓、電流、頻率、溫度、剩余電流、遙信狀態并顯示。 報警保護功能: 電氣防火限流式保護器在探測到短路、故障電弧(選配)、用電數據越限時， 發出聲光信號報警，能以微秒級時間進行限流保護，以保證安全用電。 故障提示功能: 電氣防火限流式保護器在檢測到自身故障，如故障電弧檢測功能、溫度傳感 器探頭故障時發出聲光信號，以提醒用戶進行檢修。 通訊功能: 電氣防火限流式保護器配有 RS485 通訊接或4G 通訊模塊。通過4G 以將 各種用電數據遠傳到智慧安全監管云服務系統，組成智慧用電安全監管服務 系統網絡(luò )。

技術指標

額定電流 20A\32A\40A\50A\63A\80A

供電電壓 220VAC(175-250V)

顯示方式 中文LCD液晶屏

短路保護 <150us

過載保護 動作范圍:0~100%;延時:0~60s

過壓保護 動作范圍:100%~120%;延時: 0~60s

欠壓保護 動作范圍:60%~100%;延時: 0~60s

線溫監測 0~120℃動作范圍:0~85℃;延時:0~60s

漏電監測 20~1000mA 動作范圍:30~1000mA;延時:0~60s

通訊方式 有線RS485、無線LORA、NB、4G(選配)

環境溫度 -20~85℃

環境濕度 <95%RH

產品尺寸 130*83*120mm

安裝方式  標準35mm導軌安裝

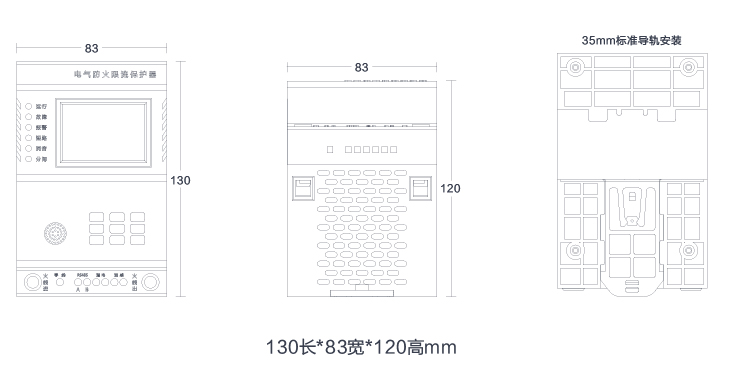

外形尺寸

接線說明

特別注意： 前端是漏電保護器，則零線必須從漏電保護器出線端引至限流保護器。 產品安裝于配電箱柜內，運行時會(huì )產生較大熱量，配電箱柜的門板或兩側必須設置大排量風扇。 接入本保護器的零線，僅作為給保護器供電使用，不可從保護器接零線到終端負載設備。 RS485通訊、漏電、溫度等為輔助功能，實際應用可不接。

使用操作

指示燈定義

運行指示燈: 通電后常亮，通訊時閃爍1s1次

故障指示燈: 內部散熱片測溫、外部溫感線斷路/短路時點亮

報警指示燈: 過壓、欠壓、過載、短路、內溫過高、外部線纜溫度過高、漏電過大時點亮

短路指示燈: 負載設備發生短路現象時點亮

消音指示燈: 報警/故障消音時點亮

合閘指示燈: 電路閉合時點亮，斷開時關閉

按鍵定義

自檢: 重啟設備，并對蜂鳴器、指示燈與液晶屏進行檢查

設置: 進入設置菜單界面，可進行閥值設置、保護設置、延時設置等操作

復位: 不管設備處于正常、報警或故障狀態，可重新檢測各通道參數并判別狀態

查詢: 可查詢設備編號、報警記錄以及電量數據

消音: 可消除報警提示聲，按動后消音指示燈會(huì )長亮，但不解除報警狀態，直至通道參數恢復正常。 返回: 返回上一級菜單

方向：用于移動光標或更改數字

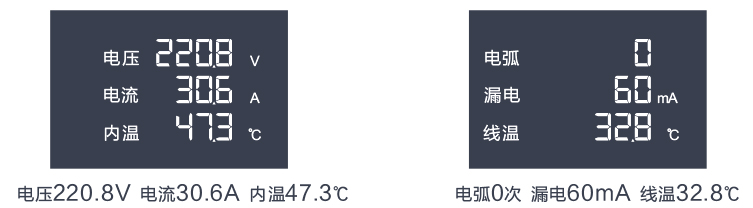

運行界面

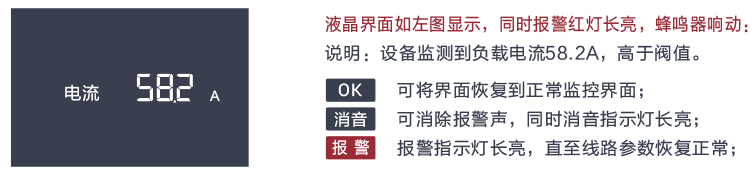

報警界面

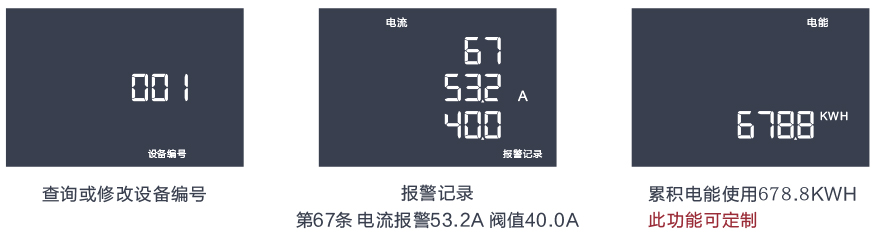

查詢界面

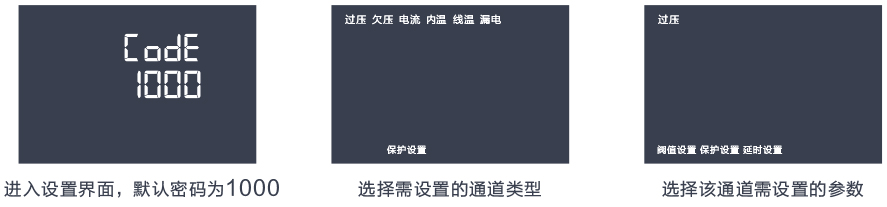

設置界面

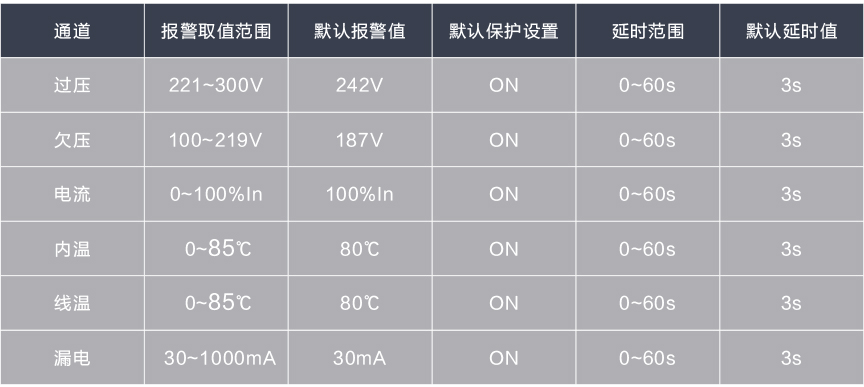

設置參數

注意事項

特別注意

保護器的分斷保護采用的是非傳統機械式開關觸點，當電氣防火限流式保護器處于限流 保護狀態時，其輸出端仍有電壓輸出，嚴禁帶電操作其接線端子。如需進行下端檢修， 請務必斷開其上端電源。 當由于環境溫度過高，或者使用場所散熱不良時，電氣防火限流式保護器可能由于溫度 過高而進行限流保護，此時需要等溫度降到合適范圍，保護器才能工作。因此，請確保 使用場合散熱通風良好。

其他事項

漏電互感器為選配器件。

線纜溫度傳感器為選配器件。

在選用限流式保護器時，限流式保護器設定的額定電流應該與其前一級斷路器的額定電流保持一致。例 如，當限流式保護器輸入端斷路器的額定電流為 32A 時，應將限流式保護器的額定電流設置為 32A。 為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。

限流式保護器采用導軌安裝方式，可以裸機掛墻安裝，也可以安裝在散熱良好的箱體內， 應確保安裝場 所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。

接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致 保護器工作不正常，應確保保護器相應端子接線擰緊壓實。
